東營作為油田及沿海城市，鋼結構面臨鹽霧、潮濕、工業(yè)大氣等多重腐蝕環(huán)境，其防腐需結合環(huán)境特點制定措施，并把控施工關鍵環(huán)節(jié)。以下是具體內容：

一、針對環(huán)境的防腐措施

- 鹽霧與潮濕環(huán)境應對：

東營臨近渤海，空氣中鹽分含量高，且濕度較大，易引發(fā)鋼結構電化學腐蝕。需采用高耐鹽霧涂料體系，如環(huán)氧富鋅底漆（含鋅量≥80%）+環(huán)氧云鐵中間漆+氟碳面漆，形成致密防護層，阻隔水汽和氯離子滲透。對于長期接觸水或潮濕土壤的鋼結構（如儲罐支架、管廊基礎），可額外結合陰極保護（犧牲陽極或外加電流法），減緩電化學腐蝕。

- 工業(yè)大氣腐蝕防護：

當?shù)赜吞锛盎て髽I(yè)較多，大氣中可能含硫化物、粉塵等腐蝕性介質。施工中需強化表面處理等級（達到Sa2.5級噴砂除銹），清除氧化皮、油污等雜質，并選用耐化學性強的涂料，如改性環(huán)氧涂料或聚脲彈性體，提升對工業(yè)污染物的抵抗能力。

- 極端氣候適應：

東營夏季高溫、冬季低溫，溫差變化大，需選擇耐候性強的涂料（如聚氨酯面漆），確保涂層在溫度波動下不易開裂、剝落。戶外鋼結構可增加涂層厚度（總干膜厚度≥200μm），并在涂層中加入紫外線吸收劑，延緩老化。

二、施工要點

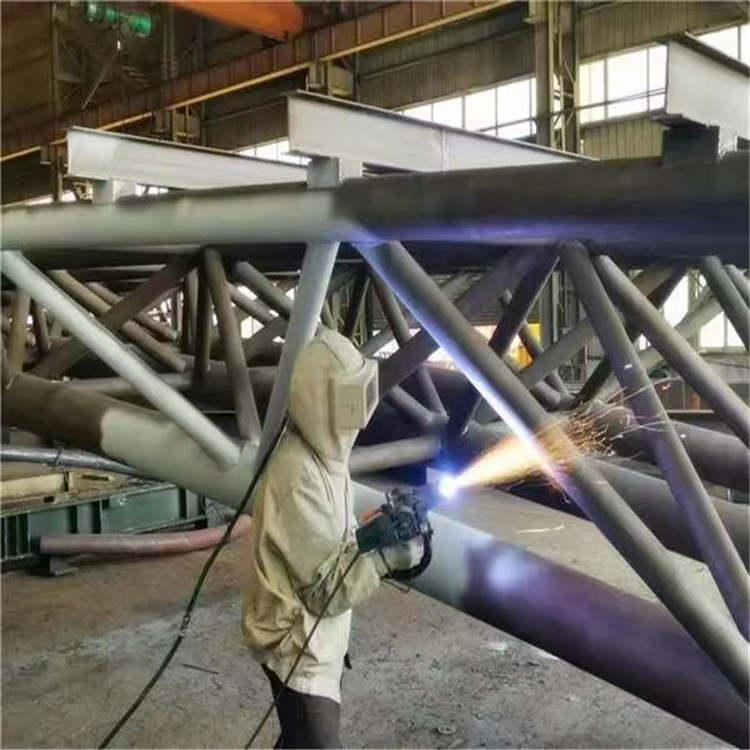

- 表面處理：

這是防腐施工的基礎，直接影響涂層附著力。采用噴砂除銹，表面粗糙度控制在50-80μm，除銹后4小時內必須涂覆底漆，避免二次銹蝕。若局部無法噴砂（如焊接接縫），可采用動力工具除銹至St3級，確保無可見油脂、鐵銹及松散氧化皮。

- 涂料施工控制：

- 底漆涂裝：環(huán)氧富鋅底漆需攪拌均勻，采用高壓無氣噴涂，確保涂層均勻，干膜厚度≥60μm，避免漏涂、針孔。

- 中間漆與面漆：中間漆（如環(huán)氧云鐵）主要增加厚度和屏蔽性，干膜厚度≥100μm；面漆需保證光澤和耐候性，氟碳或聚氨酯面漆干膜厚度≥40μm，涂覆時環(huán)境溫度控制在5-35℃，相對濕度≤85%，雨雪天氣禁止施工。

- 焊接部位特殊處理：

鋼結構焊接處易產(chǎn)生應力集中和縫隙腐蝕，需打磨焊道至光滑過渡，去除焊渣和飛濺物，先涂刷專用修補漆（如鋅含量高的冷噴鋅），再按常規(guī)涂層體系施工，確保焊縫處防護到位。

- 質量檢測：

施工后需檢測涂層厚度（用測厚儀，每10㎡至少測3點）、附著力（劃格法，附著力≥5MPa），并檢查有無氣泡、開裂等缺陷。對于隱蔽部位（如鋼結構與混凝土接觸處），需在封閉前進行專項檢查，避免遺漏腐蝕隱患。

- 安全與環(huán)保：

涂料施工時需通風換氣，避免溶劑揮發(fā)物聚集（如環(huán)氧涂料含苯類溶劑），作業(yè)人員佩戴防毒面具和防護手套。剩余涂料及廢棄物需按危廢處理，防止污染土壤和水體，符合東營當?shù)丨h(huán)保要求。

通過針對性的環(huán)境防護措施和嚴格的施工控制，可有效提升東營地區(qū)鋼結構的防腐壽命，減少因腐蝕導致的安全隱患和維護成本。
